SPC控制圖是將生產過程中的數據，收集起來用圖表的方式展示出來，與普通的趨勢圖相比，控制圖有上下控制線和中心線，UCL和LCL(控制限)，數據的收集規則、分析規則更加繁瑣和嚴格，那SPC控制圖的作用是什么?為什么要用呢?

　　一、SPC控制圖使生產過程穩定

　　在產品開發階段，產品設計還在不斷變更、操作人員的作業手法還不確定、設備參數還在繼續優化等因素尚未確定下來，這時繪制SPC控制圖，控制限可能在標準值的外面，通過大量的數據統計，更快找出異常點，消除特殊因素，穩定生產過程。

　　二、減少對常規檢驗的依賴性

　　SPC強調全過程監控、全系統參與，強調用統計技術保證產品從生產到成型全過程的預防。SPC不僅適用于質量控制，更可應用于一切管理過程(如產品設計、市場分析等)，定期的觀察以及系統的測量方法替代大量的檢測和驗證工作。

　　三、提供可靠的評估

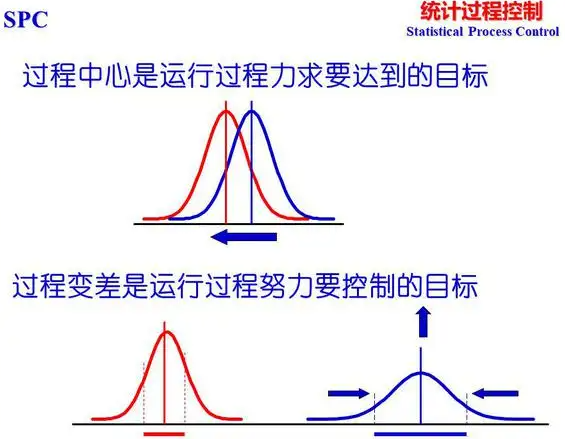

　　圖形方法，它給出表征過程當前狀態的樣本序列的信息，并將這些信息與考慮了過程固有變異后所建立的控制限進行對比。從而評估生產產品過程是否已達到、或繼續保持在具有適當規定水平的統計控制狀態，對連續的產品進行質量記錄，以此保持對重要產品或服務特性的控制與高度一致性。

　　SPC控制圖的作用就是應用統計技術對生產過程的各個階段收集的數據進行分析，調整制程，達到預防改進的目的。常見的SPC控制圖有哪幾種?

　　Xbar-R控制圖，計算值包括：長度、重量、強度、純度、時間、收率和生產量，可以用來觀察正態分布的變化。

　　Xbar-s控制圖：使用標準差s圖代替極差R圖，當樣本量n>10，這時應用極差估計總體標準差σ的效率減低，因此需要應用s圖來代替R圖。

　　Me-R控制圖：由于中位數的確定比均值更簡單，所以多用于現場需要將測定數據直接記入控制圖的場合，使用中位數Me圖代替均值Xbar圖。

　　X-Rs控制圖：多用于對每一個產品都進行檢驗，采用自動化檢查和測量的場合。

　　p控制圖：用于控制對象為不合格品率或合格品率等計數質量指標的場合。

　　np控制圖：np是不合格品數控制圖的簡記記號，n不變。設n為樣本量，p為不合格品率，則np為不合格品數。

　　7.c控制圖：用于控制一部機器，一個部件，一定的長度，一定的面積或任何一定的單位中所出現的不合格數目。

　　8.u控制圖。當樣品規格有變化時則應換算為平均每單位的不合格數后使用u控制圖。

　　綜上，常見的SPC控制圖有8種，包括Xbar-R控制圖、Xbar-s控制圖、Me-R控制圖、X-Rs控制圖、p控制圖、np控制圖、c控制圖、u控制圖。
