工業物聯網iot是什么?是實現系統和機器之間的持續通信，以確保優化吞吐量并實時識別機器缺陷，將移動通信、智能分析等技術融入工業生產環節，達到提高制造效率的目的。如何能清楚認識了解iot，工業物聯網iot體系架構是什么樣的?

　　物聯網體系架構共有3個層次

　　一是感知層：即利用射頻識別、傳感器、二維碼等隨時隨地獲取物體的信息;

　　二是網絡層：通過電信網絡與互聯網的融合，將物體的信息實時準確地傳遞出去;

　　三是應用層：把感知層得到的信息進行處理，實現智能化識別、定位、跟蹤、監控和管理等實際應用。

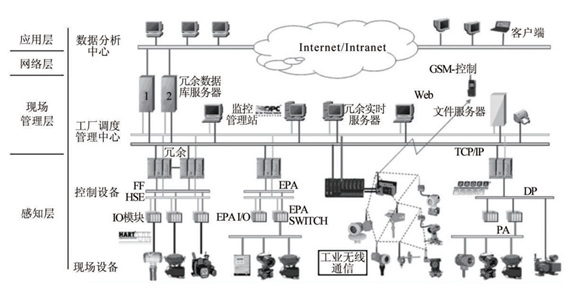

　　工業物聯網iot的體系架構是在以往的物聯網架構的基礎上增加現場管理層，其作用類似于一個應用子層，可以在較低層次進行數據的預處理，是實現工業應用中的實時控制、實時報警以及數據的實時記錄等功能所不可或缺的層次，如圖1所示。

　　1. 感知層

　　感知層由數據采集子層、短距離通信技術和協同信息處理子層組成。數據采集子層通過各種類型的傳感器獲取物理世界中發生的物理事件和數據信息，例如各種物理量、標識、音視頻多媒體數據。感知層中間件技術旨在解決感知層數據與多種應用平臺間的兼容性問題，包括代碼管理、服務管理、狀態管理、設備管理、時間同步、定位等。

　　感知層由現場設備和控制設備組成，主要進行工業機器信息的感知以及控制指令的下發?，F(xiàn)場設備主要包括溫度傳感器、濕度傳感器、壓力傳感器、RFID、電動閥門、變送器等，這些設備直接與工業機器相連，擔當著感知控制過程的末稍機構。

　　2. 現場管理層

　　現場管理層主要指工廠的本地調度管理中心，即如上文所述的SCADA系統。調度管理中心充當著工業系統的本地管理者以及工業數據對外接口提供者的角色，一般包括工業數據庫服務器、監控服務器、文件服務器以及Web網絡服務器等設備。

　　現場管理層作為區別于傳統物聯網系統架構的一個層次，在工業物聯網系統中起著重要作用?，F(xiàn)場管理層融合了現有的工業監控系統，它的存在使得來自感知層的部分關鍵工業數據能得到及時的記錄與處理，對于一些對實時性有要求的較底層的過程控制指令，它能快速響應，及時做出控制決策。

　　另一方面，現場管理層起到了對外提供數據接口的作用，通過數據庫服務器以及Web網絡服務器，調度管理中心可以把來自于工廠內部的數據通過網絡層發布到應用層，應用層可以透明訪問到不同工業機器上的感知信息。

　　3. 網絡層

　　網絡層主要關注來自于感知層的、經過初步處理的數據經由各類網絡的傳輸問題，由互聯網、電信網等組成，負責信息傳遞、路由和控制。根據應用需求，可作為透?jìng)鞯木W(wǎng)絡層，也可升級以滿足未來不同內容傳輸?shù)囊蟆?/p>

　　4. 應用層

　　應用層實現所感知信息的應用服務，包括信息處理、海量數據存儲、數據挖掘與分析、人工智能等技術。應用層主要包括服務支撐層和應用子集層。

　　該部分將采用元數據注冊、發現元數據、信息資源目錄、互操作元模型、分類編碼、并行計算、數據挖掘、數據收割、智能搜索等各項技術，亟需重點研制物聯網數據模型、元數據、本體、服務等標準，開展物聯網數據體系結構、信息資源規劃、信息資源庫設計和維護等技術;各個業務場景可以在此基礎上，根據業務需求特點，開展相應的數據資源管理。

　　除此之外，物聯網還需要信息安全、物聯網管理、服務質量管理等公共技術支撐，以采用現有標準為主。

　　工業物聯網iot體系架構在各層之間，信息不是單向傳遞的，是有交互、控制等，所傳遞的信息多種多樣，其中最為關鍵的是圍繞物品信息，完成海量數據采集、標識解析、傳輸、智能處理等各個環節，與各業務領域應用融合，完成各業務功能。
